Модуль ЭП Keysystems.CryptoModule

Keysystems.CryptoModule является собственной разработкой и представляет собой кроссплатформенный веб-сервер, предоставляющий WEB API для вызова крипто методов установленных в системе крипто-провайдеров.

Модуль не требует квалификации при установке и обслуживании. Поэтому модуль устанавливается на клиентских машинах и требует свободный локальный порт 9090 (за пределы машины открывать не нужно). Также в реестре регистрируется протокол передачи данных keysystems.cryptomodule://

При установке производится регистрация протокола для того, чтобы браузер мог запустить приложение при необходимости.

Обмен данными происходит по протоколу HTTPS. Криптомодуль является само-обновляемым. Автоматически запускается при остановке, в случае обращения.

ОС/Сервер	Ссылка
ОС Linux	/home/UserExample/.local/share/Кейсистемс/Keysystems.CryptoModule/
ОС Windows	c:\Users\UserExample\AppData\Local\Кейсистемс\Keysystems.CryptoModule\
Сервер NEXT	/opt/wsks-8.0_443/www/html/wsks_00001/wwwroot/CryptoModules*

* - где wsks_00001 кестрел-порт развернутого приложения.

Ручная установка

1. Перейдите в каталог CryptoModules.

Перейдите в каталог CryptoModules с помощью команды cd.

cd /opt/wsks-8.0_443/www/html/wsks_00001/wwwroot/CryptoModules/

2. Узнайте версию криптомодуля.

ls -alh

Результат

root@debian-11-test-dsr:/opt/wsks-6.0.9_443/www/html/wsks_00001/wwwroot/CryptoModules# ls -alh
итого 64M
drwxr-xr-x 2 ks-www-data ks-www-data 4,0K янв 28 13:58 .
drwxr-xr-x 6 ks-www-data ks-www-data 4,0K янв 28 13:58 ..
-rwxr-xr-x 1 ks-www-data ks-www-data 1,2K янв 28 13:58 CA.crt
-rwxr-xr-x 1 ks-www-data ks-www-data  29M янв 28 13:58 Keysystems.CryptoModule_1.0.2_android.apk
-rwxr-xr-x 1 ks-www-data ks-www-data 5,2M янв 28 13:58 Keysystems.CryptoModule_1.2.4_darwin_amd64_cpro.tar.gz
-rwxr-xr-x 1 ks-www-data ks-www-data 5,0M янв 28 13:58 Keysystems.CryptoModule_1.2.4_linux_386_cpro.tar.gz
-rwxr-xr-x 1 ks-www-data ks-www-data 5,0M янв 28 13:58 Keysystems.CryptoModule_1.2.4_linux_386_vnet.tar.gz
-rwxr-xr-x 1 ks-www-data ks-www-data 5,0M янв 28 13:58 Keysystems.CryptoModule_1.2.4_linux_amd64_cpro.tar.gz
-rwxr-xr-x 1 ks-www-data ks-www-data 5,0M янв 28 13:58 Keysystems.CryptoModule_1.2.4_linux_amd64_vnet.tar.gz
-rwxr-xr-x 1 ks-www-data ks-www-data 4,8M янв 28 13:58 Keysystems.CryptoModule_1.2.4_windows_386.zip
-rwxr-xr-x 1 ks-www-data ks-www-data 4,9M янв 28 13:58 Keysystems.CryptoModule_1.2.4_windows_amd64.zip

3. Введите ссылку в адресную строку.

В соответствии с операционной системой, скачайте архив.

https://адрес_NEXT - это ваш адрес NEXT

Windows

64-битная ОС

https://адрес_NEXT/CryptoModule/Keysystems.CryptoModule_1.2.4_windows_amd64.zip

32-битная ОС

https://адрес_NEXT/CryptoModule/Keysystems.CryptoModule_1.2.4_windows_386.zip

Linux

64-битная ОС

https://адрес_NEXT/CryptoModule/Keysystems.CryptoModule_1.2.4_linux_amd64_cpro.tar.gz

32-битная ОС

https://адрес_NEXT/CryptoModule/Keysystems.CryptoModule_1.2.4_linux_386_cpro.tar.gz

Проблемы с установкой Криптомодуля могут быть вызваны несколькими факторами:

• работой антивирусного программного обеспечения;
• настройками брандмауэра;
• параметрами на компьютере.

После успешной установки на компьютере должна быть доступна версия криптомодуля по адресу https://localhost:9090 без ошибок.

Установка в программном комплексе в OC WINDOWS

1. Скачайте архив.

При попытке наложить ЭП выйдет окно с предложением установки криптомодуля - нажмите кнопку [Скачать архив].

2. Распакуйте архив.

Распакуйте полученный архив в произвольную папку и запустите файл Keysystems.CryptoModule.exe.

3. Подтвердите установку.

Выйдет окно предупреждения системы безопасности с запросом подтверждения на установку сертификата - следует нажать кнопку [Да].

Криптомодуль установлен, можно работать.

Запрос на разрешение открытия криптомодуля

Возможен ещё один запрос на разрешение открытия/закрытия криптомодуля, например после перезапуска компьютера — следует разрешить (дать согласие) открыть приложение. Примеры таких запросов для некоторых браузеров:

Установка в программном комплексе в OC LINUX.

Требование

Должен быть установлен КриптоПро CSP 5. Инструкцию см. на сайте поставщика - https://cryptopro.ru/products/csp

1. Откройте вкладку криптомодуля.

В комплексе перейдите по пути: Меню -> Настройки -> Криптомодуль

2. Выполните настройку

• Тип электронной подписи: Локальная (модель)
• Порт: 9090
• Логирование: Да

3. Нажмите на кнопку «Запустить/установить модуль».

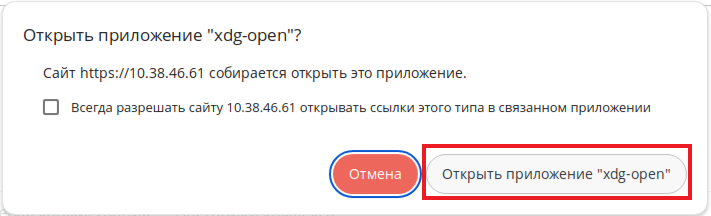

При появлении подобного сообщения необходимо согласиться.

4. Скачайте архив.

При попытке наложить ЭП выйдет окно с предложением установки криптомодуля - нажмите кнопку по скачиванию соответствующего архива, в зависимости от того, какой криптопровайдер установлен на вашем компьютере:

• если установлен КриптоПро CSP - нажмите на кнопку [Скачать архив (КриптоПро CSP)] .
• если установлен ViPNet CSP - нажмите на кнопку [Скачать архив (ViPNet CSP)].

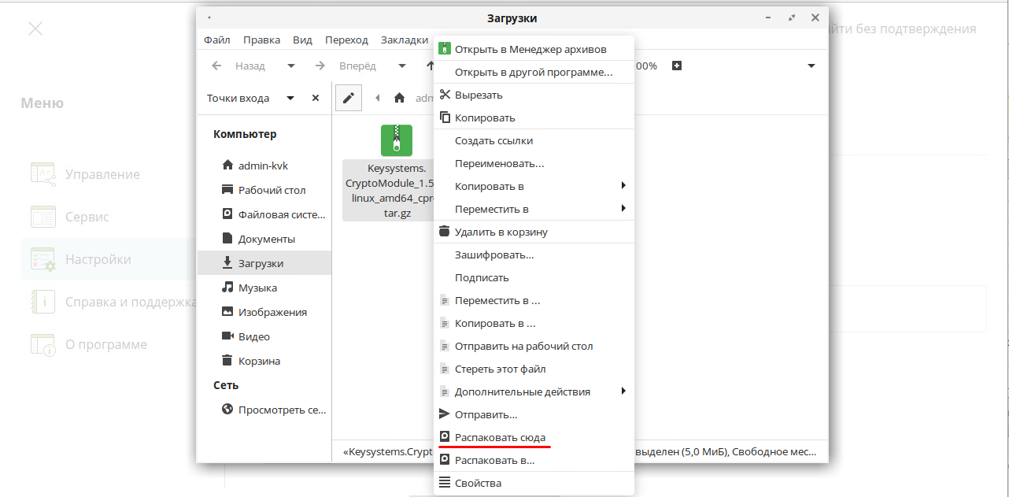

5. Распакуйте архив.

Распакуйте полученный архив в произвольную папку и запустите файл Keysystems.CryptoModule.

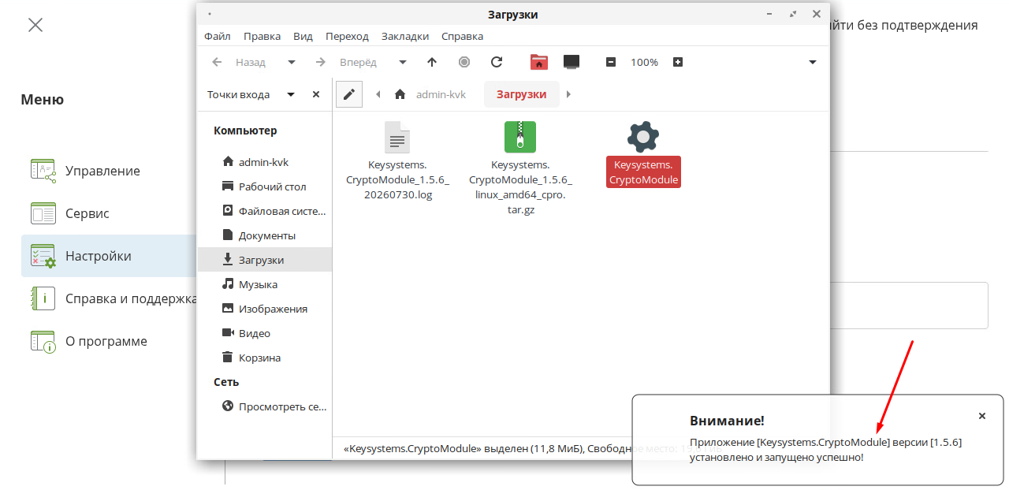

После успешной установки должно выйти подобное сообщение:

6. Перейдите в программный комплекс.

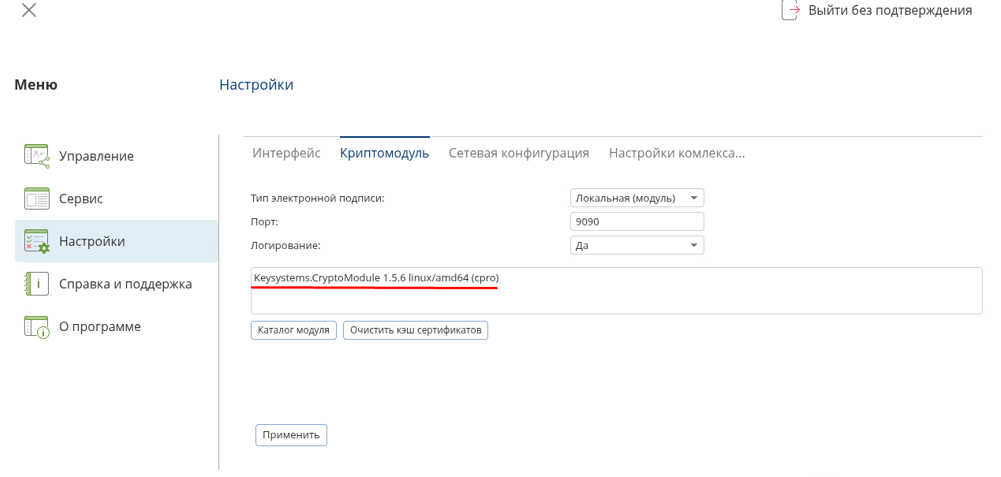

Убедитесь, что появилась следующая информация:

Нажмите на кнопку «Применить».
