Структура и схема

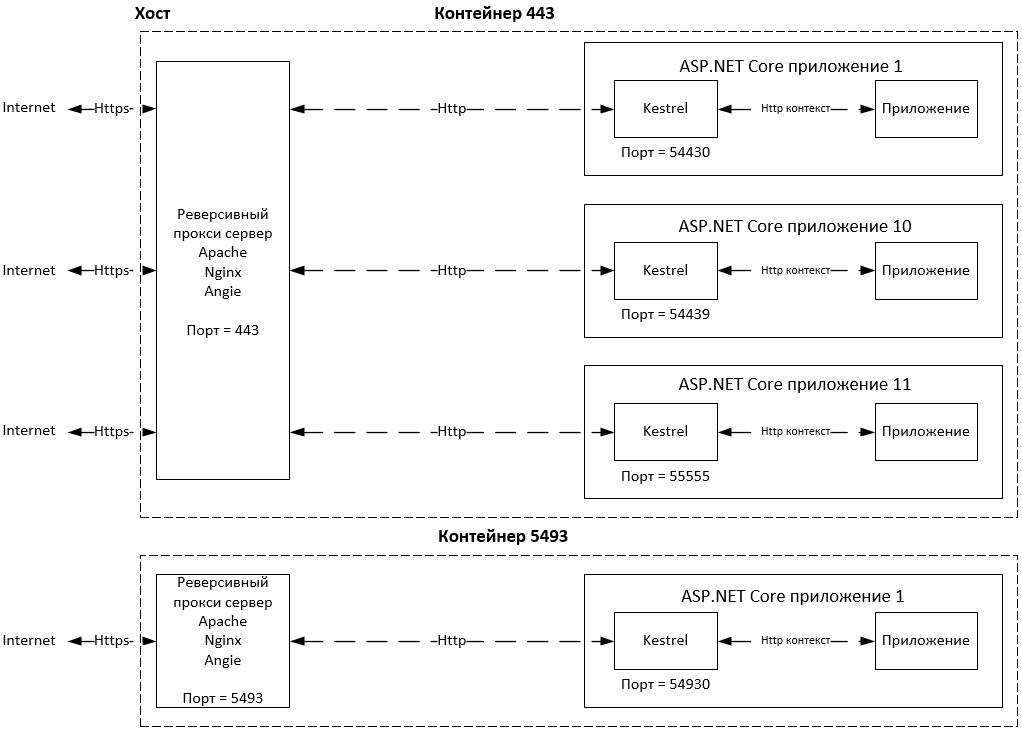

Общая схема

В контейнере http сервер выступает в роли прокси сервера, который перенаправляет запросы на встроенный ASP.NET Core веб сервер Kestrel, который в свою очередь уже непосредственно связан с приложением. При разворачивании приложения (без указания порта Kestrel) веб серверу Kestrel назначается порт, равный порту http Apache с добавлением цифры от 0 до 9 (исключение - порт 443, для прибавления берется значение 5443).

Пример: Для порта http сервера Apache 443, для приложения 1 будет назначен порт 54430, приложения 2 - 54431 и так далее по порядку до 54439.

Таким образом, без указания порта Kestrel можно развернуть до 100 приложений. Дальнейшее развертывание 101 приложения в рамкам текущего контейнера по 443 порту http сервера Apache или Nginx уже потребует указать порт вручную. Если установка производится без web сервера, то приложения доступны только по протоколу http и по портам Kestrel.

Схема развертывания

Структура каталога управления

|-- /conf.ks
    |-- /vhost.ks
    |--  apache2.conf
    |--  ports_ks.conf
    |--  sslks.conf
    |--  vhost_ks.conf

|-- /ctl
    |-- /app
    |-- /sys
    |-- /tar_files
    |--  app_start.sh
    |--  app_stop.sh
    |--  readme.txt
    |--  ws_*.sh

|-- /log
    |-- *.log

|-- /ssl
     |--  wsks-19.08_demo.crt
     |--  wsks-19.08_demo.key

|-- /template
     |-- 5xxx_app.sh.t
     |-- 5xxx_ks.conf.t
     |-- *appsettings.Production.json.t


|-- /www
     |-- /html
     |-- index.html

|-- COPYRIGHT
|-- dks_version

Наименование	Описание
/conf.ks	Каталог конфигурационных файлов для http сервера.
/ctl	Каталог с файлами управления .NET Core приложениями.
/app	Каталог модулей запуска .NET Core приложений.
/sys	Каталог системных модулей.
/tar_files	Каталог для архивов исходного кода для разворачивания .NET Core приложений.
app_start.sh	bash скрипт запуска .NET Core приложений.
app_stop.sh	bash скрипт остановки .NET Core приложений.
readme.txt	Текущий файл описания.
ws_*.sh	bash скрипты управления.
/log	Каталог логирования работы http сервера.
/ssl	Самоподписанные демо сертификаты для ssl соединения.
/template	Каталог шаблонов файлов конфигурации и управления .NET Core приложениями.
/www	Каталог для развертывания рабочих каталогов .NET Core приложений.
COPYRIGHT	Файл лицензии.
dks_version	Файл версии установочного пакета.

Структура каталога данных

Каталог для хранения каких-либо изменяемых данных приложений:

/var/lib/wsks-6.0.9_443

Файл в структуре systemd, обеспечивающий автоматический запуск контейнера и приложений после перезапуска хоста:

/lib/systemd/system/wsks-6.0.9_443.service

Структура смонтированных каталогов http сервера Apache и Nginx

Поставка http серверов в контейнере осуществляется с базовыми настройками, но все конфигурационные файлы и файлы логов работы серверов смонтированы на хост, что позволяет дополнительно их настраивать и конфигурировать.

Apache

/opt/wsks-6.0.9_443
    |-- /conf.ks
             |-- /vhost.ks
                    |-- 54430_ks.conf
                    |-- ............

             |-- apache2.conf
             |-- ports_ks.conf
             |-- sslks.conf
             |-- vhost_ks.conf

    |-- /log
             |-- error.log
             |-- error_access.log

    |-- /ssl
             |-- wsks-19.08_demo.crt
             |-- wsks-19.08_demo.key

Nginx

/opt/wsks-6.0.9_443
    |-- /conf.ks
             |-- /vhost.ks
                    |-- 54430_ks.conf
                    |-- ............

             |-- nginx.conf
             |-- nginx_server.conf
             |-- sslks.conf

    |-- /log
             |-- error.log
             |-- error_access.log

    |-- /ssl
             |-- wsks-19.08_demo.crt
             |-- wsks-19.08_demo.key

Наименование	Описание
conf.ks	Каталог конфигурационных файлов для http сервера - путь в контейнере /etc/apache2/conf.ks - путь в контейнере Nginx /etc/nginx/conf.ks
54430_ks.conf	Описание виртуального хоста конечного .Net Core приложения
apache2.conf nginx.conf	Главный файл конфигурации - запуск в контейнере Apache : /usr/sbin/apache2ctl -f /etc/apache2/conf.ks/apache2.conf -k start - запуск в контейнере Nginx: /usr/sbin/nginx -c /etc/nginx/conf.ks/nginx.conf
ports_ks.conf	Конфигурация портов
sslks.conf	Конфигурация ssl соединений (https протокол)
vhost_ks.conf	Конфигурация виртуальных хостов
nginx_server.conf	Файл конфигурации сервера и виртуальных хостов
log	Каталог логов работы - путь в контейнере для Apache /var/log/apache2/ - путь в контейнере Nginx /var/log/nginx/
ssl	Каталог с демо сертификатами - путь в контейнере для Apache /etc/apache2/ssl/ - путь в контейнере Nginx /etc/nginx/ssl/

Структура смонтированных каталогов модулей мониторинга

/opt/wsks-6.0.9_443
    |-- /conf.etc
             |-- /prometheus
                   |-- /sd_files
                        |-- *_prometheus.json
                   |-- prometheus.yml

    |-- /log
             |-- prometheus.log

/var/lib/wsks-6.0.9_443
    |-- /prometheus

Наименование	Описание
conf.etc	Каталог конфигурационных файлов модулей мониторинга
*_prometheus.json	Файлы конфигураций "работ" prometheus
prometheus.yml	Главный файл конфигурации prometheus
log	Каталог логов работы (путь в контейнере /var/log/apache2/ или /var/log/nginx/)
prometheus	Каталог данных prometheus
